热镀锌工业排放物对环境影响

热镀锌是世界各国公认的一种经济实惠的材料保护工艺。但是热镀锌工艺有环境污染问题，热镀锌产生的废气排放物是造成大气污染的一个重要来源，这在一定程度上成为热镀锌工业发展的制约因素。

在热镀锌生产过程中，锌锅中的锌液维持在450℃左右，预镀钢件一般先经清洗，在浸入锌锅中热镀。钢件离开锌锅时，在锌锅上方和钢件表面散发着大量白色废气。在进行热镀锌生产时，如果不采取良好的抽风措施，生产场地的大气污染是相当严重的。

热镀锌常见的质量缺陷

在热镀锌的生产过程与包装过程中，热镀锌带钢、钢板钢管的外观可能会呈现以下缺点。

 从镀锌锅中出来的带钢外表上有剩余的锌液，这些剩余的锌液用气刀吹掉，然后操控锌层厚度。气刀的气体压力、气刀与带钢的距离、带钢的速度等都会直接影响锌层的厚度。若是气刀供气不稳定或气刀压力缺乏会构成镀锌层堆积，即锌疤。

   镀锌层纯度不行，镀锌层中铜、铁、砷等杂质含量较高时，原板外表污蚀物处置不充分，构成残渣， 镀锌时呈现漏镀等等缘由很简单导致钢的外表呈现黑斑。

几个热镀锌过程中引起的缺陷

氧化铁皮鳞片

呈斑块状，其镀层较厚，他们在以后的加工过程中会发生开裂与脱落。

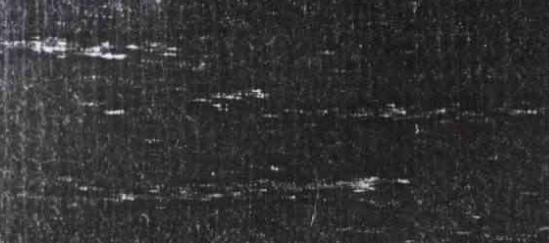

浮渣

渣带是在镀锌层中沿纵向形成的分布不均的条带状夹杂物

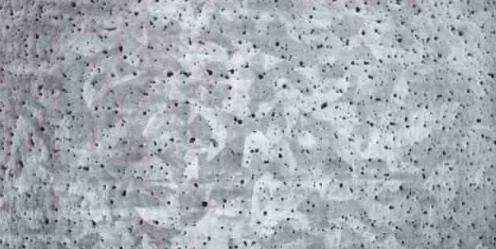

粗渣粒

表现为镶嵌在锌层中尺寸为0.5-2mm的渣粒

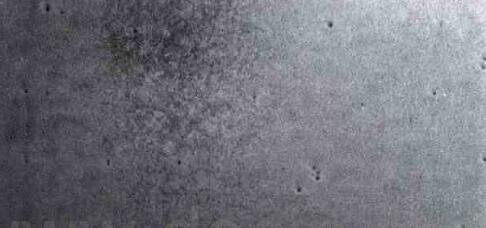

细渣粒

指在锌层中呈条状或聚积状分布的细小渣粒（尺寸小于0.5mm）



SYSMYK®冷喷锌漆（ 氧干型）

SYSMYK®冷喷锌是钢铁表面镀锌进行阴极防护的一种新型涂层，可在常温下喷镀锌含量在 96％以上的涂层，不含铅、镉等重金属成份。

l  干膜含锌量 96%，利用锌粉的电化学腐蚀对钢材起阴极保护作用从而进行防腐

l  单组分高富锌涂料， 操作简单，无需混合的工序、 不受使用时间的限制

l  卓越的防锈效果， 超强耐腐蚀功能， 常温下只要喷涂， 可得到与热镀锌处理类似防锈效果
涂膜随时间推移会变硬，附着力也增加

可单独使用，作为重防腐蚀涂层，亦可以作为底涂与 SYSMEK 面漆涂料组合使用，其综合防腐年限可提高 1.8～2.5 倍，达 20 年以上。
