分布式光伏使用纳米涂层产品（特殊腐蚀环境）

产品代码：

ZCP0031、ZCP0032（配套ZCP0031使用的底涂层）

产品名称：

Sysmyk® 光伏玻璃专用耐酸防腐蚀纳米涂层（常温固化、双组份）

产品特性：

ZCP0031是希森美克开发的一种特种双组份常温自干长效耐酸防腐纳米涂层。采用了最新四氟乙烯和乙烯基单体，通过共聚生产的一种特殊的功能性树脂，通过复配特殊的纳米颗粒，最终形成超耐候性、防污性、防腐蚀性、耐酸、耐碱的功能性纳米防护涂层，涂层耐久性3年以上。为提升在玻璃基材的附着力，在使用之前，先采用 ZCP0032作为底涂层使用，然后再刷涂或者刮涂ZCP0031即可。

技术创新点：

1.常温固化，10-20min即可表干，完全固化需要24小时

2.超强耐酸性能，能抵抗氢氟酸的侵蚀，有效防护3年

3.耐腐蚀，保护铝制边框

适用材质：

光伏组件玻璃

固化方式：

常温自干

应用范围：

特殊腐蚀性环境厂房的屋顶光伏电站（钢铁厂、电解铝厂等）

技术参数：

施工方法：

施工前处理

刷涂前先对光伏玻璃进行表面处理，采用配套的 QCP0090S（光伏玻璃专用多功能清洗剂）（可根据现场情况，用水 0-5 倍加水稀释）清除表面上的油污、玻璃氧化膜、残留的减反增透膜；建议用 QCP0090S 直接喷涂在表面，等待30秒-1分钟，用光伏玻璃专用清洁设备进行处理，处理完毕后，用清水冲洗干净即可。

1.处理干净后的表面应及时喷涂，防止重新有灰尘

2.清洗干净确保表面干燥后，用 ZCP0032 进行喷涂，等待 5-10 分钟后，即可进行ZCP0031 的施工

3.下雨的时候避免施工。

施工方法

1.刮涂

2.将A和 B组份按照 9:1 比例混合均匀后即可施工，混合后的材料务必在2小时内使用完毕，否则可能出现凝胶，无法使用情况

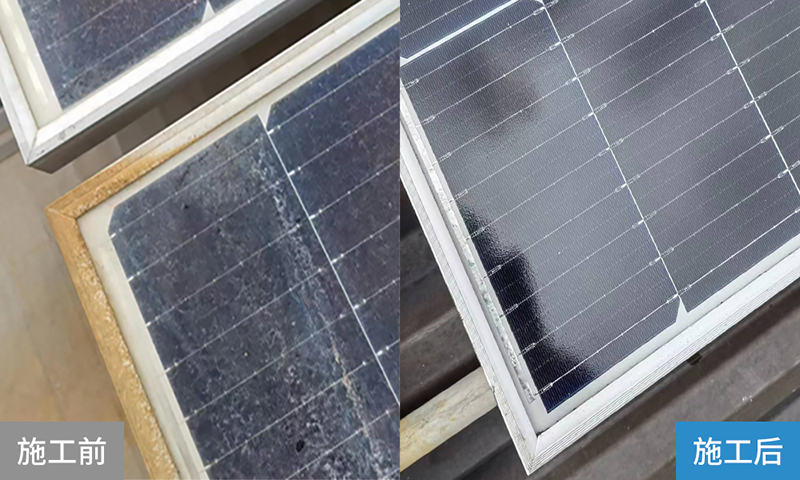

3.一次处理，3年有效
