希森美克专门设计用于不锈钢等金属制品的耐高温黄变、易清洁抗污处理

【产品介绍】

Sysmyk®不锈钢耐高温不黄变抗污纳米涂层是希森美克开发的一种特种单组分不锈钢防护涂层，采用了最新纳米技术，形成三维立体网络。该涂层固化后，是纯无机成分，无毒无害，拥有超高的硬度（9H），超强的抗氧化及防护能力，可以保证不锈钢在350℃以下高温不黄变。同时该涂层也可以增强不锈钢的保护、耐磨和抗污效果。

【产品特点】

◼ 中温固化，漆膜硬度可达9H
◼ 易清洁，表面污垢可以轻松擦拭
◼ 耐酸碱腐蚀性能优良
◼ 耐各种家用洗涤剂
◼ 抗污性佳、优秀的耐磨性能

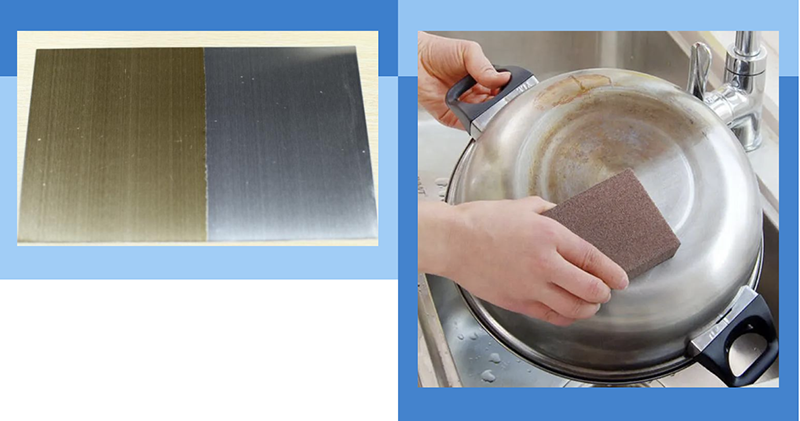

◼ 防护不锈钢高温不黄变

【施工方法】

◼ 施工前处理工艺

1.用不锈钢清洗剂人工擦洗工件（如果是铝型材，需要更换针对铝型材的清洁剂），擦洗过程中要做到无死角无遗漏，将工件表面残胶、污垢、油脂等污渍擦洗干净

2.过前处理自动清洗线：热水洗➡预脱脂➡主脱脂 ➡自来水洗1➡自来水洗2➡自来水洗3➡纯水洗1➡纯水洗2➡纯水洗3

3.用气枪将工件表面积水吹干大部分，进入脱水炉烘干，炉温为150℃(如果有条件，尽量用冷风吹干工件表面)

4.清洗后的工件表面要做到水滴上去，自然铺展开，表面呈现亲水状态，视为清洗干净，处理干净后的表面应及时喷涂（清洗烘干到喷涂的时间最佳不要超过30分钟），防止重新有灰尘，导致工件表面再次疏水，会引起喷涂缺陷

5.喷涂工件，人工检查喷涂是否存在喷涂缺陷（主要是未清洗干净引起的缺陷），如果存在，取下有缺陷的工件，再次前处理。

6.喷涂好的工件，过烘烤线，炉温控制在80℃（工件实际温度在50℃左右），烘烤10分钟，然后继续过烘烤线，炉温控制在240℃（工件实际温度在 220℃左右），继续烘烤30分钟

7.工件下线，包装

8.要求施工环境无灰尘、有排风装置或相应的空气吸尘设备，以保证施工质量

◼ 涂装

1.喷涂前涂料采用400目滤布过滤

2.喷枪，选择日本专用的水性喷枪，牌号是：日本岩田LPH-101，喷出压力：0.6-0.8MPa，喷涂距离：15-25厘米，推荐湿漆膜厚度：3-5微米，干膜厚度 1-2微米,施工温度：10-30 °C，相对湿度：45%-75%

3.喷房的洁净度在1万级以内，即单位立方英尺中粒径≥0.5μm 的尘埃粒子＜10000个

4.流平区、烘烤区的洁净度在10万级以内，即单位立方英尺中粒径≥0.5μm 尘埃的粒子＜100000个
